一、概述

       VSG-KR分配器适用于公称压力为40MPa的双线式干油集中润滑系统中，作为一种定量给油装置，它在两条供油主管交替的

供油压力作用下，直接由供油压力控制活塞动作给油，完成向润滑点定量分配润滑脂的功能。

      VSG-KR型双线分配器上下面均有给油口，分配器活塞正反向动作时分别从上面和下面的给油口排出一次。在相应上、下给

油口内设有合二为一的排油结构，要改变奇数出油，只需调整导套的方向即可实现。可以从指示杆的动作直接观察分配器的工作

情况，同时还可以通过调整螺钉在规定范围内调整各个出油口的给油量。

二、技术参数

        *表示出口数量，使用介质为锥入度不低于265(25℃,150g)1/10mm润滑脂(NLGI0#~2#)或粘度等级大于N68的润滑油:

使用环境温度为-10℃~80℃:如使用介质为润滑油时，请在20MPa压力下使用。

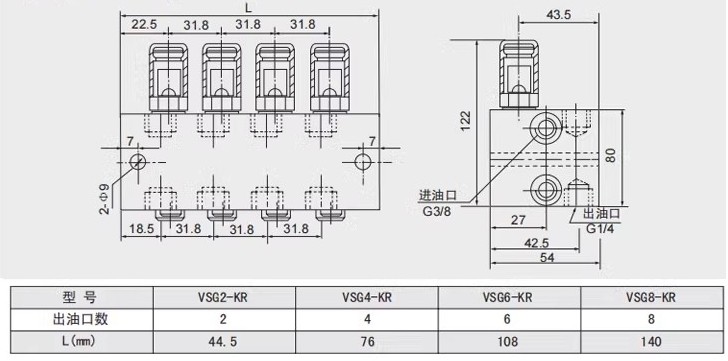

三、外形尺寸

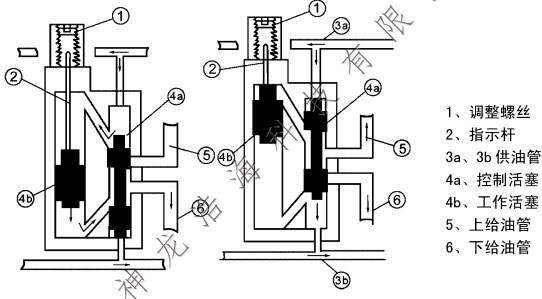

四、工作原理

    双线分配器与每两个润滑点相连通的活塞孔中分别有—个控制活塞和—个工作活塞, 两个进油口分别与两条

供油管 3a 、3b 连接,当供油管—条加压时'另—条则卸荷。

如上图所示,由泵输送来的润滑脂'经供油管 3a 进入分配器控制活塞的上端,控制  活塞首先向下移动(这时

控制活塞下端挤压的润滑脂则进入卸荷的供油管3b), 使工作活  塞的上腔与控制活塞的上腔连通,然后工作

活塞向下移动,这时受工作活塞挤压的润滑  脂经过控制活塞的环形槽被压送到出油口 6 至润滑点,完成第—

周期的给油动作。 切换  至供油管3b供油开始第二周期的给油动作,分配器活塞按相同的顺序反向进行前述动作,

出油口 5 排送润滑脂。

五、使用说明

1 、在灰尘大、潮湿、环境恶劣的场合使用，应配防护罩。

2、双线分配器在系统中优先采用并联安装法,供油管与分配器在左边或右边联接均 可;其次采用串联安装法，须把

—侧进油口上起封闭管道的二个 G3/8 螺塞卸掉,最多串 接数不允许超过二个;   必要时可并串组合安装。

3、带给油螺钉的分配器 ，  给油量不能调节,只有选择不同给油指数的给油 螺钉来改变给油量。

4、带运动指示器调节装置的分配器 ,其给油量的调整,应在指示杆缩回 去的状态下旋动限位器的调节螺钉,根据润滑点的实际需要在最大和最小给油量的范围 内进行调整。

5、带行程开关调节装置的分配器 ,  其给油量的调整,也应在指示杆缩回去 的状态下进行,根据需要调整。

6、给油口数变为奇数时,将相对应出油口间的螺钉拿掉,并把不用的那个吐出油口 用 G1/4 螺塞封堵,上下吐出油口连通,活塞正反向动作均从此吐出油口出油。

7 、为便于拆卸,从分配器到润滑点的管道最好弯成 90o,   或者使用卡套式接头。

8、与分配器安装的面应光滑平整,安装螺栓不宜拧得过紧,以免变形影响正常动作。

六、常见故障及排除

1 、分配器不动作。

检查供油管有否压力油输送;  润滑点是否阻塞,给油管是否被压扁;  分配器内是否进 入杂质致使活塞孔拉毛等,查明排除后即可。

2 、指示调节装置指示杆处漏油。

拆下限位器体更换油封,可能是油封库存或使用时间过长老化或超过规定的使用环境 温度,查明后使用。

七、订货须知

1、带有给油螺钉的分配器 须按每对出油口的顺序注明给油指数,不注 均按给油指数 1 供货。

2 、带有行程开关调节装置的分配器 ,每块只带—件限位开关调节装置, 如有特殊需要,每对出油口都可配带'须注明,单独订货。

3、对出油口数为奇数的分配器,须按每对出油口的顺序注明那个不用的出油口位置, 不注均按右位上出油口堵供货。

4、分配器安装使用环境温度>+ 80℃的必须在订货合同中注明,以便供货使用耐高 温油封。
