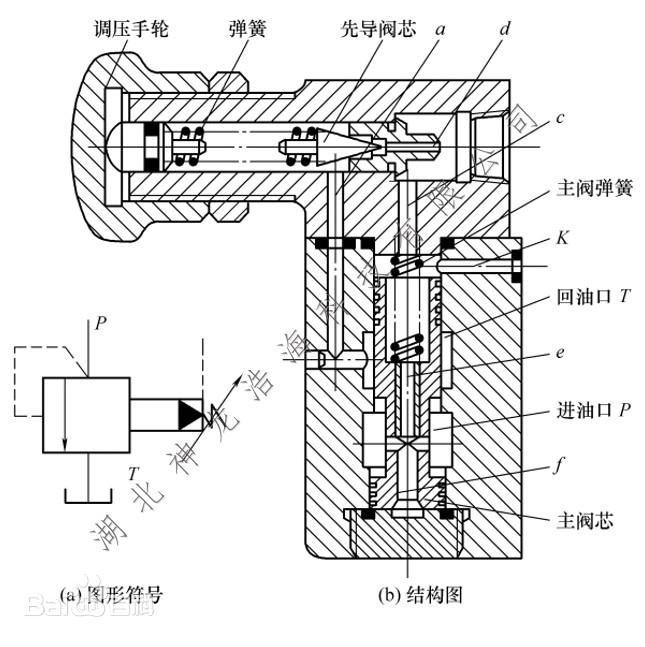

YF先导式溢流阀由直动式溢流阀和主阀体结合而成，它们用于限制系统压力。该阀组成包括主阅体(1)、平衡簧(2)、主阀芯(3)阀座(4)和先导阀(5)。压力油从P口进入阀体，经阻尼孔(6)作用于主阀芯大圆柱两侧，在平衡簧(2)作用下，主阀芯锥面与阀座(4)切断了P、T通道，系统压力可保持在设定值以下。同时作用于主阀芯大圆柱左侧的压力油经通孔(7)作用于先导阀锥阀芯，如果管路P的压力超过先导阀(5)的设定值，则先导阀锥阀芯克服弹簧力而开启。由于阻尼孔(6)的作用，在主阀芯大圆柱两侧形成压力差，主阀芯向左移动，离开阀座(4)。压力油从P管路流向T管路。先导阀控制油亦从通道(8)，经主阀芯中央的通孔内泄回T腔。为在整个压力范围内获得准确的设定值，压力范围划分为4个压力等级，每种压力等级对应有一个可设定相应最高压力的弹簧。更换弹簧能获得不同的压力调节范围。同时溢流阀借助外控口K可对不同压力(第二设定值)卸荷或切换。

二.  工作原理

工作时，液压力同时作用于主阀芯及先导阀芯的测压面上。当先导阀1未打开时，阀腔中油液没有流动，作用在主阀芯6上下两个方向的压力相等，但因上端面的有效受压面积A2大于下端面的有效受压面积A1，主阀芯在合力的作用下处于最下端位置，阀口关闭。当进油压力增大到使先导阀打开时，液流通过主阀芯上的阻尼孔5、先导阀1流回油箱。由于阻尼孔的阻尼作用，使主阀芯6所受到的上下两个方向的液压力不相等，主阀芯在压差的作用下上移，打开阀口，实现溢流，并维持压力基本稳定。调节先导阀的调压弹簧9，便可调整溢流压力。
