一、概述：

多线式自动集中润滑系统是由多点泵输出多路高压润滑脂，经多条主管道进入递进式分配器,经由递进式分配器,供送给各润滑点的系统,可配备电控箱或控制器，

通过电控箱或控制器的控制，实现自动供送润滑脂的功能。

工作原理

多线式集中润滑系统由多点泵输出多路清洁润滑脂,每一路润滑脂通过递进式分配器供送给各润滑点。组成多路式单线递进式油路,可以向几十个润滑点供送清洁的润滑脂。

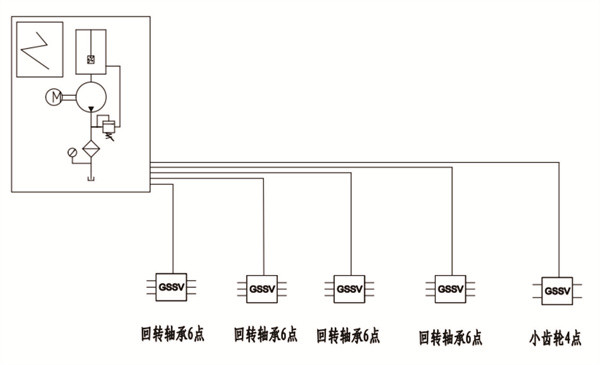

原理图：

特点

1、多点泵有多个出油口，根据泵的型号不同，可提供多路出口供用户选择。

2、有多路主管路,其中一路如果发生堵塞，不会影响其他几路的正常出油。

3、每条主管路只配一个递进式分配，为避免使用母子式管路，润滑系统更可靠。

4、多点泵根据泵的型号不同，可选择自带简单控制，可不用另配电控箱或是程控器可节省成本。

5、单线式自动润滑系统具备的功能，多线式集中润滑系统都可以配备。多线式

集中润滑系统适应的润滑点数更多。

二、多线式自动集中润滑系统功能介绍-（HHYZL自动润滑泵型）

1、本润滑泵有带电控型和不带电控型可选。带电控的润滑泵上有操作按钮，可设置运行时间和运行间隔时间。通电后可根据设置的时间启动润滑泵运行，运行到设定的时间后自动停止。停止时间即间隔时间到后，润滑泵又自动启动进行下一轮润滑。不带电控型，仅提供电源插口，通电即开始润滑，润滑完成，断电即可，也可由主机PLC来实现简单控制。

2、本润滑泵有1-4个出口可选，每个出口流量为10ml/min，出口也可分别合并以增加流量，合并后流量为倍数增加。

3、本润滑泵最高压力为25MPA。

4、可配备低液位报警功能和主管路泄漏堵塞超压报警等功能。（可选）

5、可根据用户需求配置不锈钢箱体内，防雨、防尘、防水，可有效保护润滑系统

不受恶劣环境影响，延长使用用寿命。

应用场景：

适用于润滑点数少，对自动化要求不高的场合。例如：小型起重机大车行走，小车，吊具，牵引小车等。可有效降低润滑系统投入成本。

三、多线式自动集中润滑系统功能介绍-（RHB-B系列多点自动润滑泵型）

1、本润滑泵不带电控，需配合电控箱或控制器来实现自动润滑。

2、本润滑泵有1-18个出口可选，每个出口流量为12ml/min.

3、本润滑泵最高压力为40MPA。

4、有低液位报警功能。

5、主管路泄漏堵塞超压报警功能。（可选功能，默认为不配置）。

6、配有独立的电控箱或控制器。

7、配置有不锈钢外罩，电控箱或控制器，润滑泵等关键元件置于外罩内，防雨、防尘、防水，可有效保护润滑系统不受恶劣环境影响，延长使用用寿命。

应用场景：

适用于润滑点十几个到几十个润滑点，润滑点相对集中的场合，可根据用户对自动化要求程度配置相应的控制。例如：小车，上下小车等。

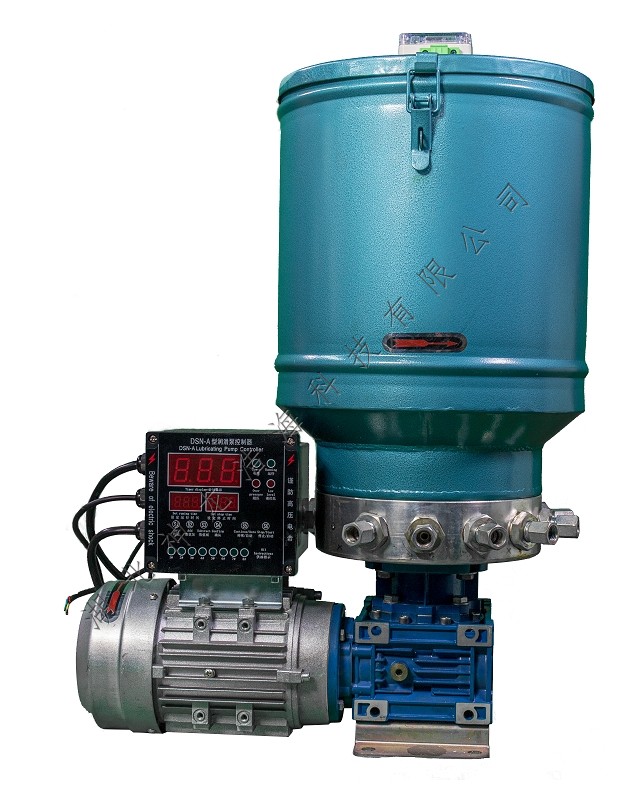

RHB-B系列多点润滑泵

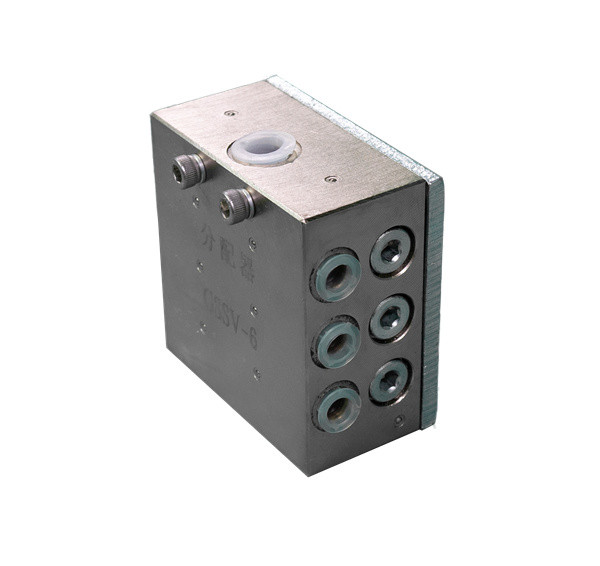

递进式分配器

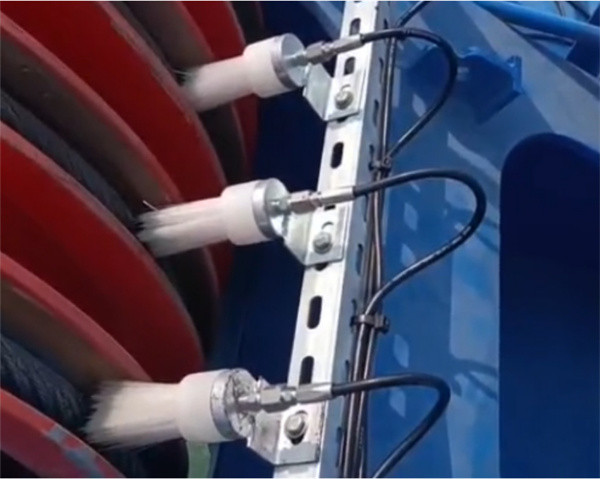

钢丝绳润滑
